چرا ورق کامپوزیت برای سطوح منحنی ایده آل است؟

در معماری معاصر، زیبایی و نوآوری با استفاده از خطوط منحنی، فرم های سیال و طراحی های ارگانیک به یکی از ویژگی های متمایز پروژه های خاص تبدیل شده است. استفاده از نمای منحنی، نه تنها حس پویایی، حرکت و جسارت بصری به ساختمان می بخشد، بلکه در برخی موارد، با اهداف آیرودینامیک یا کاربردی نیز همراه است. با این حال، برای اجرای نمای منحنی، نیاز به مصالحی انعطاف پذیر، سبک و قابل شکل دهی بالا وجود دارد. اینجاست که استفاده از ورق کامپوزیت در سطوح منحنی به عنوان راهکاری فوق العاده مطرح می شود.

ورق کامپوزیت آلومینیومی با ساختار چندلایه، امکان اجرای فرم های پیچیده، خم های دقیق و سطوح کروی یا سهمی وار را با هزینه ای مقرون به صرفه و کیفیتی بالا فراهم می کند. این ویژگی باعث شده تا معماران در طراحی فرم های خاص محدود به مصالح صلب نباشند. در این مقاله به دلایل انتخاب این متریال برای سطوح منحنی، تکنیک های اجرای آن، انتخاب ضخامت مناسب و چالش های احتمالی نصب خواهیم پرداخت.

ورق های کامپوزیت با ساختار Sandwich و قابلیت انعطاف پذیری بالا، از معدود مصالحی هستند که امکان اجرای منحنی های نرم و متنوع را در نمای ساختمان فراهم می کنند. در ادامه، دلایل اصلی استفاده از ورق کامپوزیت در سطوح منحنی را بررسی می کنیم.

انعطاف پذیری ساختاری بی نظیر

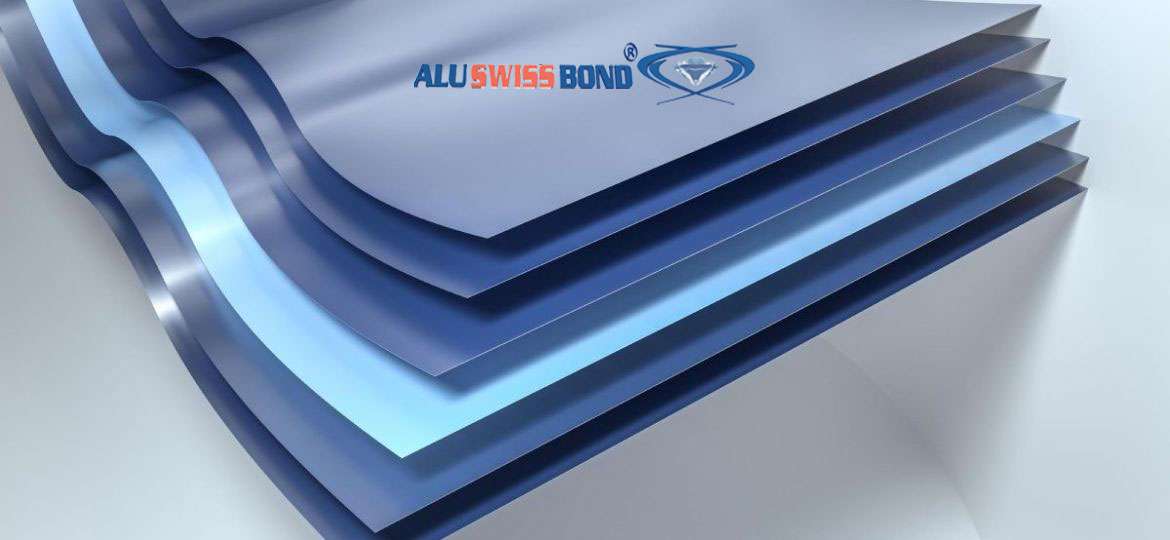

ورق های کامپوزیت از دو لایه آلومینیوم و یک هسته پلیمری ساخته می شوند. این ترکیب، تعادل مناسبی میان استحکام و انعطاف ایجاد کرده است. به طور خاص، زمانی که ضخامت ورق کمتر از حد مشخصی باشد (مثلاً ۳ یا ۴ میلی متر)، به راحتی امکان خم کردن آن با شعاع های مختلف وجود دارد، بدون آن که شکستگی، ترک یا آسیب به سطح وارد شود.

سبک بودن ورق نسبت به مصالح دیگر

وزن سبک ورق کامپوزیت در مقایسه با سنگ، شیشه یا فلزات سنگین مانند فولاد باعث می شود که اعمال نیرو برای خم کاری یا شکل دهی به آن بسیار کمتر باشد. این موضوع برای نصب در ارتفاع، یا روی سطوح محدب و مقعر، اهمیت دوچندان دارد.

هماهنگی با فریم های منحنی و سیستم های نصب خشک

فریم هایی که برای سطوح منحنی طراحی می شوند، معمولاً از جنس پروفیل های خم شده یا فرم های سفارشی هستند. ورق کامپوزیت به راحتی روی این فریم ها قابل تطابق بوده و در سیستم های نصب خشک، با پیچ یا پرچ فیکس می شود.

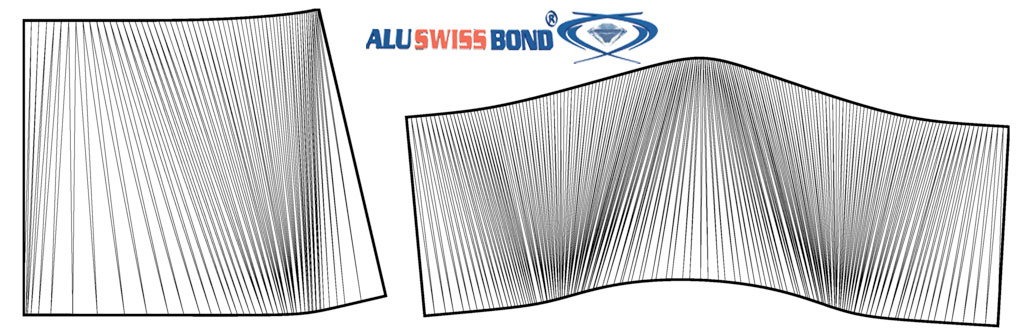

قابلیت استفاده در فرم های کروی، موجی و حلزونی

برخلاف متریال هایی که تنها در خم های محدود قابلیت استفاده دارند، استفاده از ورق کامپوزیت در سطوح منحنی این امکان را می دهد که حتی فرم هایی با شعاع کوچک، خطوط آزاد یا ترکیب چند نوع منحنی نیز اجرا شوند.

این ویژگی در طراحی نمای ساختمان های مدرن، فرودگاه ها، مراکز فرهنگی و مجتمع های تجاری خاص بسیار مهم است.

تکنیک های خم کاری ورق کامپوزیت

اجرای موفق نمای منحنی با ورق کامپوزیت نیازمند آشنایی با تکنیک های دقیق و کنترل شده خم کاری است. در این بخش، رایج ترین روش های خم کاری و شکل دهی به ورق ها برای انطباق با سطح منحنی بررسی می شود.

خم کاری سرد با دستگاه رول

رایج ترین روش برای ایجاد قوس های یکنواخت و شعاع های بزرگ، استفاده از دستگاه های رول خم کن سه غلطکه است. در این روش، ورق از بین سه غلتک عبور داده شده و به تدریج به شعاع مورد نظر خم می شود. این روش برای نمای منحنی نرم، سقف های گنبدی و بدنه های استوانه ای کاربرد دارد.

ایجاد شیار با CNC و خم دستی

در پروژه هایی با نیاز به خم های دقیق تر یا شعاع کوچک تر، می توان با دستگاه CNC  شیارهایی با عمق کنترل شده در پشت ورق ایجاد کرد. این شیارها باعث می شوند ورق در راستای دلخواه به راحتی خم شود.

سپس ورق توسط ابزارهای دستی یا روی قالب شکل داده می شود. این روش برای سطوح موج دار، منحنی های ترکیبی یا اشکال پیچیده مناسب است.

روش خم کاری گرم (کمتر رایج ولی کاربردی)

در موارد خاص، به ویژه در ضخامت های بالاتر یا فرم های شدید، از روش گرم کاری با کمک حرارت کنترل شده استفاده می شود. این روش اگرچه به مراقبت بیشتری نیاز دارد، اما امکان ایجاد اشکال خاص تر را فراهم می کند.

انتخاب ضخامت مناسب برای سطوح منحنی

در اجرای موفقیت آمیز منحنی ها، انتخاب ضخامت مناسب ورق نقش بسیار مهمی دارد. ضخامت بیش ازحد می تواند باعث کاهش انعطاف و احتمال ترک یا شکستن شود، درحالی که ضخامت کمتر، ممکن است مقاومت مکانیکی ورق را پایین بیاورد.

ضخامت ۳ تا ۴ میلی متر؛ انتخاب متعادل برای خم های معمولی

برای بیشتر کاربردهای رایج در سطوح منحنی با شعاع بالا یا متوسط، ورق های با ضخامت ۳ تا ۴ میلی متر توصیه می شوند. این ضخامت، ترکیبی از قابلیت شکل پذیری و استحکام را ارائه می دهد و به راحتی با دستگاه های رول خم می شود.

ضخامت های بیشتر (۵ میلی متر به بالا)؛ مناسب برای فرم های بزرگ اما صاف

در پروژه هایی که منحنی بسیار نرم یا نزدیک به سطح صاف است، می توان از ورق های ضخیم تر نیز استفاده کرد. اما برای اجرای خم با شعاع کم، این ضخامت ها توصیه نمی شود، چرا که نیاز به انرژی بالا برای شکل دهی و احتمال آسیب سطحی زیاد است.

در نظر گرفتن پوشش سطحی و لایه محافظ

در هنگام خم کاری، لایه رنگ یا پوشش PVDF باید بدون آسیب باقی بماند. بنابراین انتخاب برندهایی که در فرآیند خم کاری مقاومت پوشش را حفظ می کنند، اهمیت دارد. همچنین استفاده از لایه های محافظ سطح در زمان اجرا توصیه می شود.

مشکلات رایج در نصب ورق روی منحنی ها

اگرچه استفاده از ورق کامپوزیت در سطوح منحنی مزایای زیادی دارد، اما در صورت عدم رعایت اصول اجرایی، ممکن است با مشکلاتی مواجه شویم که بر کیفیت نهایی تأثیر منفی بگذارد.

شکستگی یا ترک در سطح ورق به دلیل خم کاری غیراصولی

خم کردن ورق بدون محاسبه شعاع مجاز یا بدون ابزار مناسب، می تواند باعث ایجاد ترک در لایه آلومینیوم یا جدا شدن پوشش رنگی شود. این مسئله هم از نظر بصری و هم از نظر عملکردی، آسیب زا است.

عدم تطابق کامل با فریم منحنی

در صورتی که فریم فلزی به درستی شکل دهی نشده باشد، ورق روی آن خوب نمی نشیند و اصطلاحاً “موج دار” می شود. این موضوع باعث کاهش کیفیت ظاهری نما شده و ممکن است درزهای نامناسب و نفوذپذیری در برابر آب ایجاد کند.

اختلال در آب بندی درزها در خطوط منحنی

در منحنی ها، به ویژه در گوشه ها یا نقاط تقاطع، درزگیری اهمیت بیشتری دارد. اگر فاصله بین ورق ها یکسان نباشد یا درزگیر به خوبی اعمال نشود، امکان نفوذ رطوبت و ایجاد مشکل در زیرسازی وجود دارد.

آسیب به پوشش سطحی در حین نصب یا شکل دهی

اگر در زمان خم کاری، سطح ورق به درستی محافظت نشود، ممکن است پوشش PVDF  خراشیده شده یا کدر شود. این موضوع نه تنها جلوه نما را کاهش می دهد، بلکه موجب افت مقاومت آن در برابر رطوبت و UV خواهد شد.

کاربردهای خاص ورق منحنی در معماری مدرن

معماری مدرن به دنبال حذف محدودیت های بصری و افزایش جذابیت فرم ها است. از این رو، استفاده از منحنی ها در طراحی، به ویژه در نماها، ورودی ها و سقف ها، رواج یافته است. در این سبک از طراحی، استفاده از ورق کامپوزیت در سطوح منحنی نقشی کلیدی دارد.

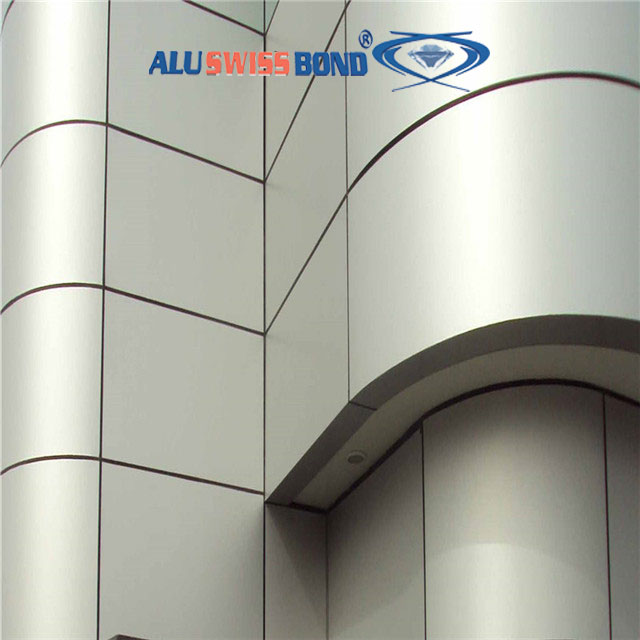

نمای خارجی با فرم سیال و منحنی

در طراحی برج های مسکونی لوکس، مراکز فرهنگی، گالری ها و مراکز تجاری، نمای منحنی جلوه ای خاص، پویا و متمایز به ساختمان می دهد. ورق کامپوزیت با قابلیت نصب روی فریم های منحنی و اجرای سیستم خشک، به خوبی می تواند این فرم ها را محقق کند.

پوشش گنبدی، ایوان قوس دار و ورودی خمیده

در فضاهایی مانند فرودگاه ها، مراکز همایش یا ورودی پروژه های خاص، استفاده از سقف یا ایوان منحنی، حس دعوت کنندگی و شکوه ایجاد می کند. سبک بودن و فرم پذیری کامپوزیت امکان اجرای قوس های شعاع دار یا گنبدهای مدرن را با جزئیات بالا فراهم می کند.

اجزای تزئینی مدرن با جلوه سه بعدی

در برخی پروژه ها، طراحان از کامپوزیت برای ساخت المان های تزئینی منحنی یا احجام سه بعدی استفاده می کنند. اجرای منحنی هایی مانند مارپیچ، فرم موج، نیم کروه یا خم های ترکیبی، تنها با متریالی مانند ورق کامپوزیت امکان پذیر است.

تابلوهای منحنی و بدنه سازه های تبلیغاتی

استفاده از ورق کامپوزیت در سطوح منحنی تنها به نمای ساختمان محدود نمی شود؛ بلکه در سازه های تبلیغاتی، استندهای شهری، غرفه های نمایشگاهی و حتی تابلوهای منحنی دار فروشگاهی نیز که به ان ها ورق کامپوزیت تابلویی گفته می شود کاربرد دارد و به جای تابلو چلنیوم، استفاده از تابلوهای برجسته با کامپوزیت منحنی ( تابلو کامپوزیت )شده جلوه ای خاص تر ایجاد می کند.

ابزارهای تخصصی خم کاری ورق کامپوزیت

برای اجرای دقیق و بدون نقص نمای منحنی، علاوه بر مهارت اجرایی، به ابزارهای تخصصی خم کاری نیز نیاز است. استفاده از ورق کامپوزیت در سطوح منحنی بدون استفاده از تجهیزات صحیح می تواند منجر به شکستگی، ترک سطح یا عدم تطابق فرم با فریم شود.

دستگاه رول خم کن سه غلتکه

این دستگاه با عبور ورق از میان سه غلطک، آن را به تدریج به شعاع مشخص خم می کند. برای اجرای خم با شعاع بالا یا منحنی های نرم، این روش ایده آل است. دقت بالا، عدم آسیب به سطح و قابلیت تکرار از مزایای این دستگاه است.

دستگاه CNC برای ایجاد شیار پشت ورق

در این روش، با ایجاد شیارهای منظم روی پشت ورق توسط CNC، امکان خم کاری با دست یا روی قالب فراهم می شود. برای منحنی های شعاع کوتاه، فرم های غیرخطی یا اجزای تزئینی، این تکنیک بسیار کاربردی است.

قالب های فرم دهی دستی یا فشاری (هیدرولیک)

در موارد خاص، ورق روی قالب هایی با شعاع دقیق فیکس شده و توسط ابزار دستی یا دستگاه های پرس هیدرولیکی شکل داده می شود. این روش برای پروژه های منحنی با تیراژ کم و فرم های پیچیده مناسب است.

ابزارهای ایمنی و تثبیت موقعیت در حین نصب

برای جلوگیری از آسیب به ورق، باید از ابزارهای تثبیت، فیکس کننده های پلاستیکی، محافظ سطح و پروفیل های فرم دار استفاده شود تا در حین نصب روی سازه منحنی، فشار اضافی به ورق وارد نشود.

مقایسه هزینه اجرای سطوح منحنی با سطوح صاف

اگرچه مزایای بصری استفاده از ورق کامپوزیت در سطوح منحنی بسیار زیاد است، اما از نظر اقتصادی نیز باید بررسی شود که این سبک اجرا تا چه حد توجیه پذیر است.

افزایش هزینه در مرحله آماده سازی و خم کاری

نخستین تفاوت هزینه در اجرای منحنی، در فرآیند خم کاری و آماده سازی پنل هاست. برخلاف سطوح صاف که با برش ساده اجرا می شوند، سطوح منحنی نیاز به ماشین آلات مخصوص، قالب سازی، یا زمان اجرای بیشتر دارند که منجر به افزایش هزینه می شود.

نیاز به تخصص بالاتر در اجرا

نصب ورق روی فرم های منحنی به مهارت بالاتری نیاز دارد. نیروی اجرایی ماهر و دقت بالا برای فیکس کردن ورق ها، درزگیری صحیح و جلوگیری از شکم دادن یا پارگی سطح ضروری است. این موضوع باعث می شود دستمزد اجرا نیز بیشتر شود.

هزینه فریم های خاص و پشتیبانی سازه ای

برای نصب روی منحنی، نمی توان از پروفیل های معمولی استفاده کرد. باید از فریم های خمیده یا برش خورده استفاده شود که هم قیمت بالاتری دارند و هم آماده سازی بیشتری نیاز دارند. این عامل نیز به هزینه نهایی پروژه اضافه می کند.

در مقابل، ارزش افزوده بصری و ماندگاری

اگرچه اجرای سطوح منحنی هزینه بالاتری دارد، اما در نهایت نمایی متمایز، خاص و جذاب تولید می شود که ارزش افزوده ملک را بالا می برد. در نتیجه در پروژه های برندینگ، نمایشگاه ها، هتل ها یا ساختمان های شاخص شهری، این سرمایه گذاری بصری بسیار توجیه پذیر است.

جمع بندی و سخن پایانی

استفاده از ورق کامپوزیت در سطوح منحنی فرصتی منحصربه فرد برای پیاده سازی ایده های جسورانه معماری، طراحی پویا و فرمی جذاب است. با وجود چالش هایی مانند نیاز به تجهیزات تخصصی، افزایش هزینه خم کاری و نیاز به نیروی ماهر، این سبک اجرا به دلیل انعطاف بالا، زیبایی ظاهری و سبک بودن متریال، جایگاه ثابتی در معماری معاصر پیدا کرده است.
